Kovářské plynové výhně Profesionální nerezová plynová kovářská výheň
Výrobce: Kovářství Jiří Martínek, Klenčí pod Čerchovem 332
Technický popis a parametry:
Konstrukční řada: Modulární
vysokovýkonná nerezová pec s technologií armovaného SiC hnízda
Filozofie: "Od kováře pro kováře" – produkt
vyvinutý na základě více než 10 let praxe ve vývoji a
ladění plynových výhní pro profesionální řemeslný provoz.
1. Modulární systém (Unikátní variabilita)
- Systém 2 v 1: Konstrukce pece umožňuje maximální variabilitu.
Vedení zadních dvířek lze snadno vysadit, přirazit druhé tělo plynové pece Martínek a původní gilotiniová dvířka nasunout na konec této sestavy. - Dvojnásobný ohřev: Tímto spojením získá kovář dvouhořákovou pec
s dvojnásobnou délkou ohřevu, ideální pro kování velmi dlouhých kusů nebo velkých damaškových paketů.
2. Konstrukční charakteristika a materiály
- Celonerezové tělo: Plášť z vysokojakostní nerezové oceli je tepelně izolován tak, aby plamen ani přímý žár nešly do kontaktu s konstrukcí. Nerez se nekroutí, nepropaluje a nekoroduje.
- Gilotiniová dvířka s vysokou reflexí: 2× dvířka s plynulým chodem
a protizávažím. Jsou vybavena armovanou deskou z mulitického lupku, který odráží sálavé teplo zpět do výhně. Za deskou je izolace o síle
20 mm. Tato kombinace zajišťuje maximální udržení tepla uvnitř
a minimální sálání na obsluhu. - Bajonetové uchycení hořáku: Hořák je k tělu pece uchycen pomocí bajonetového zámku. Umožňuje bleskové vyjmutí nebo nasazení hořáku bez použití nářadí.
- Vícestupňová izolace těla (50 mm): Kombinace sibralových desek (1430 °C) a speciální vysokoteplotní izolace (1600 °C).
3. Technologie armovaného Karbidokřemíkového hnízda
- Armované materiály: Vnitřní SiC hnízdo, vyměnitelná podlaha i desky ve dvířkách jsou protkány speciálními armovacími drátky.
Tato "armatura" zajišťuje vysokou mechanickou soudržnost, brání vzniku prasklin a drolení materiálu při tepelných šocích. - Profesionální vypalování: Všechny vnitřní komponenty (hnízdo, podlaha, desky dvířek) procházejí procesem vypalování na 600 °C
s následným řízeným chladnutím. Tento technologický postup zaručuje, že materiály získají své finální vlastnosti a maximální stabilitu. - BEZPRAŠNÝ PROVOZ: Konstrukce hnízda zcela zabraňuje přímému styku plamene se sibralovou izolací. Keramická vlákna se neuvolňují
do ovzduší, což zásadně chrání dýchací cesty kováře. - Díky SiC hnízdu se teplo neodráží jen z vaty, ale kumuluje se v pevném bodě, což šetří 20% plynu a zrychluje ohřev na kovací - svařovací teplotu

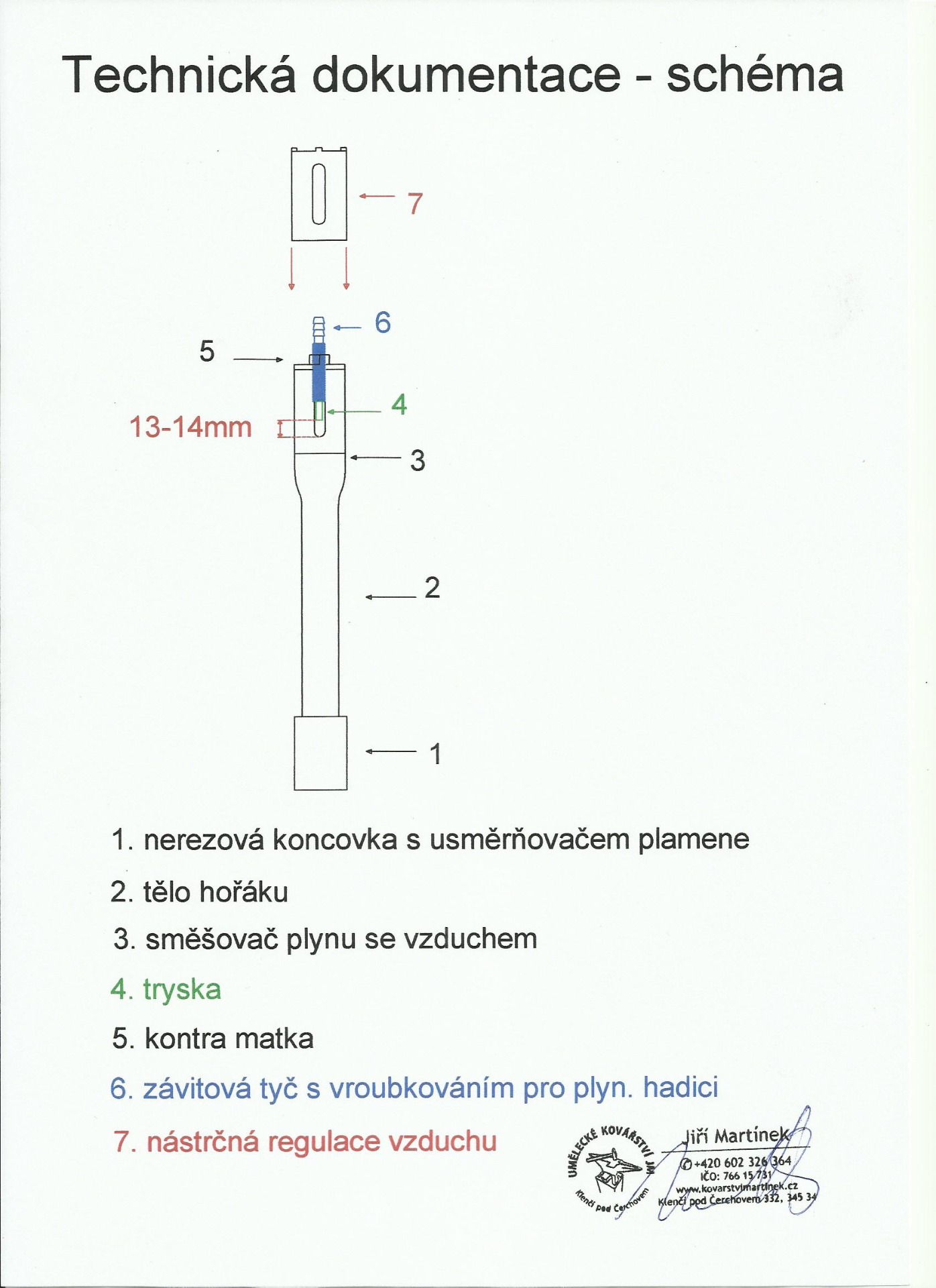

4. Hořák T-Rex (Vysokovýkonná jednotka)
- Konstrukce: Atmosférický hořák na principu Venturiho trubice
s nerezovou koncovkou a usměrňovačem plamene. - Výkon: Tepelný výkon hořáku se pohybuje v rozmezí 10 kW až 30 kW v závislosti na nastaveném tlaku plynu.
- Regulace: Plynulé a rychlé doladění směsi vzduchu pouhým pootočením clony.
- Palivo: Propan, Propan-butan (LPG). Výrobce doporučuje jako preferované palivo čistý PROPAN.
5. Technické parametry
- Vnější rozměry konstrukce: Šířka 335 mm, délka 430 mm, výška 304 mm (měřeno bez osazeného hořáku a mechanismu zvedání dvířek).
- Vnitřní rozměry hnízda: Šířka 193 mm, délka 230 mm, výška 135 mm.
- Teplota: Přes 1500 °C (vhodné pro damašek a kovářské svařování).
- Provozní tlak: 0,4–1,2 baru (spotřeba cca 1 kg/h při 1 bar).
- Připojení: Trubka s vroubkováním pro LPG hadici (EN 16436-1). Vyžaduje nastavitelný regulátor (0–4 bar) s manometrem.
6. Legislativa a servis
- Shoda: Zařízení splňuje požadavky zákona č. 102/2001 Sb. a č. 22/1997 Sb. Určeno výhradně pro průmyslové procesy v řemeslných objektech.
- Servis: Všechny náhradní díly (SiC hnízda, armované podlahy, izolace, díly hořáku) jsou trvale skladem u výrobce.

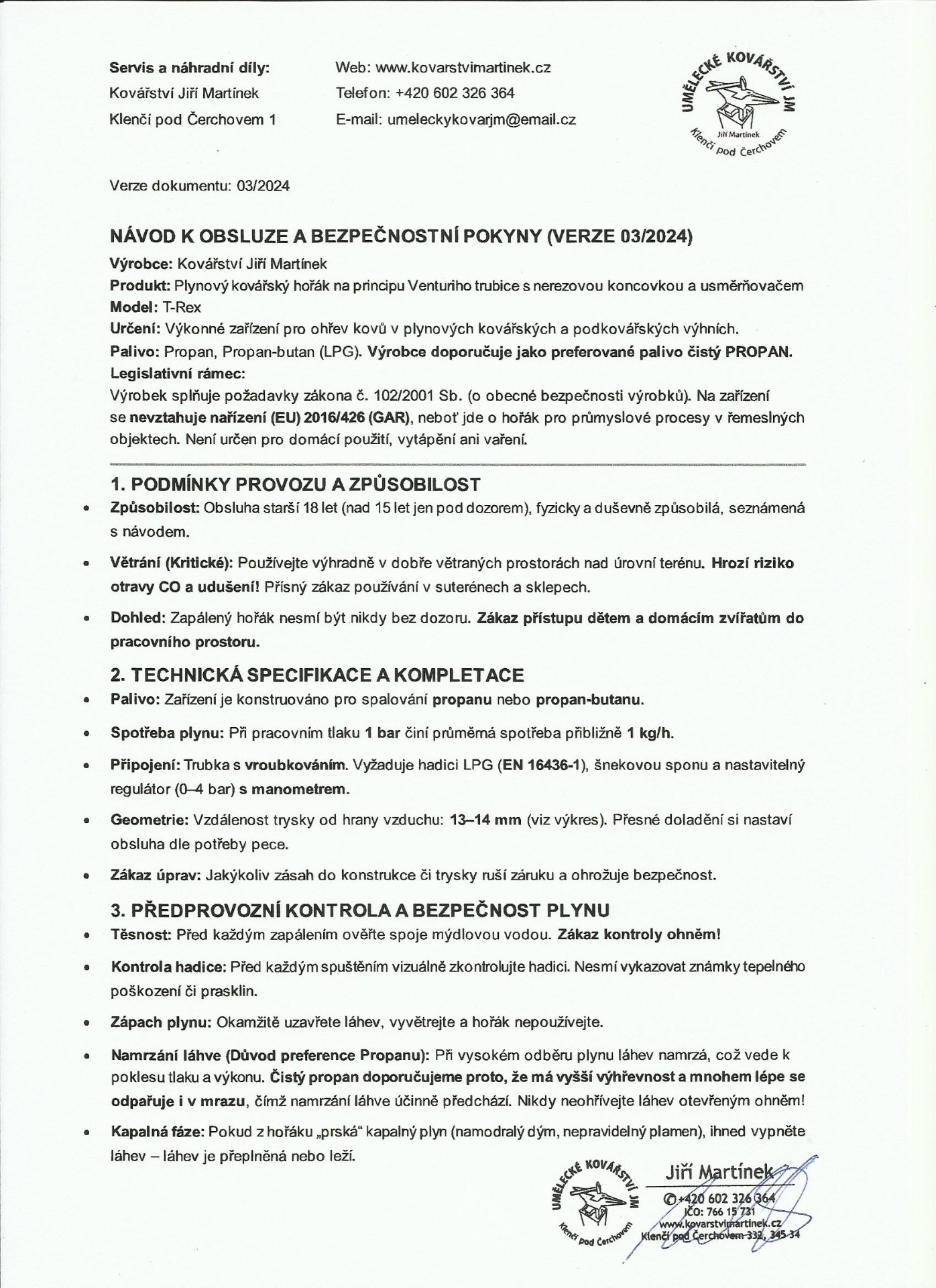

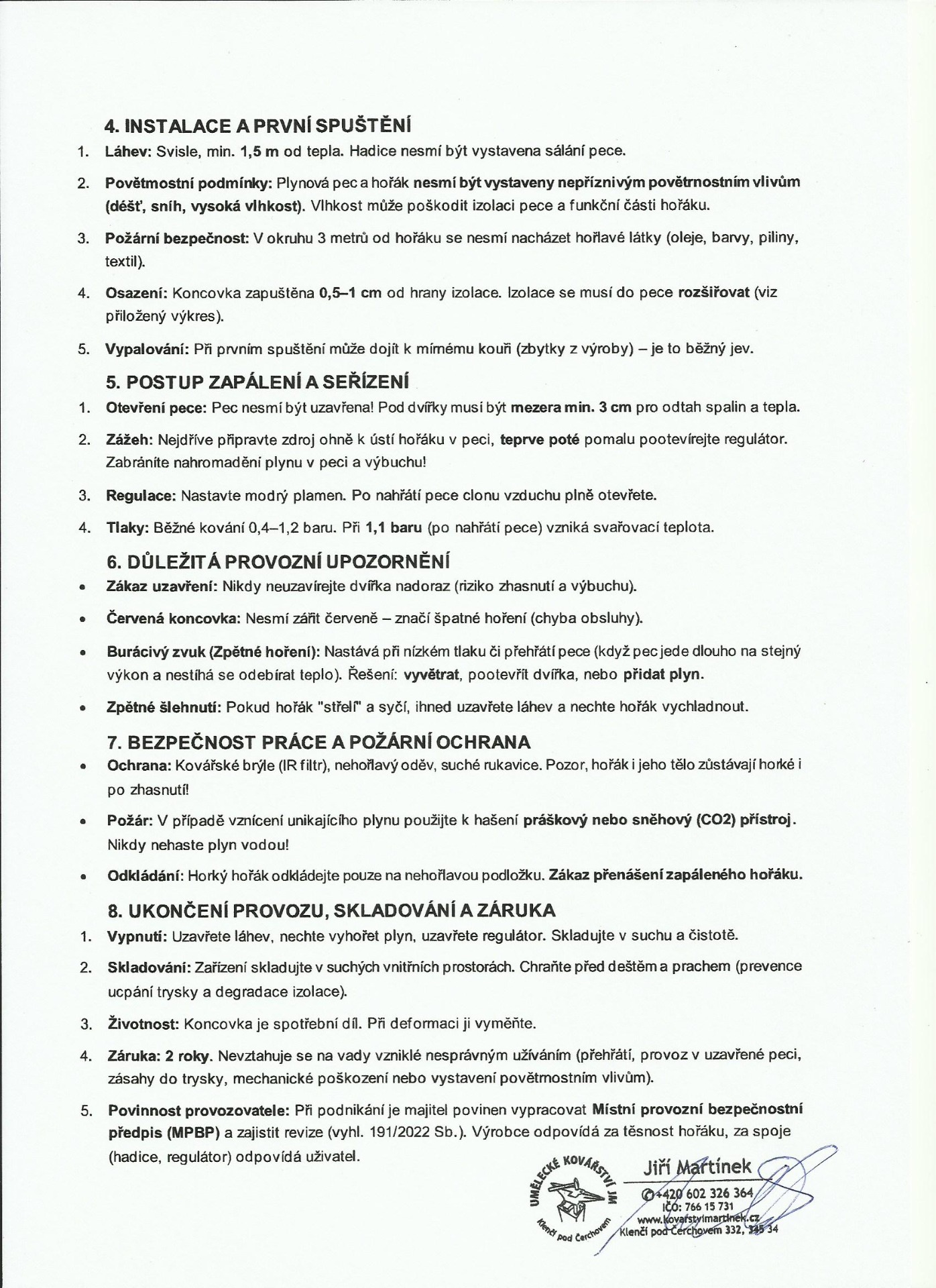

Návod a pokyny:

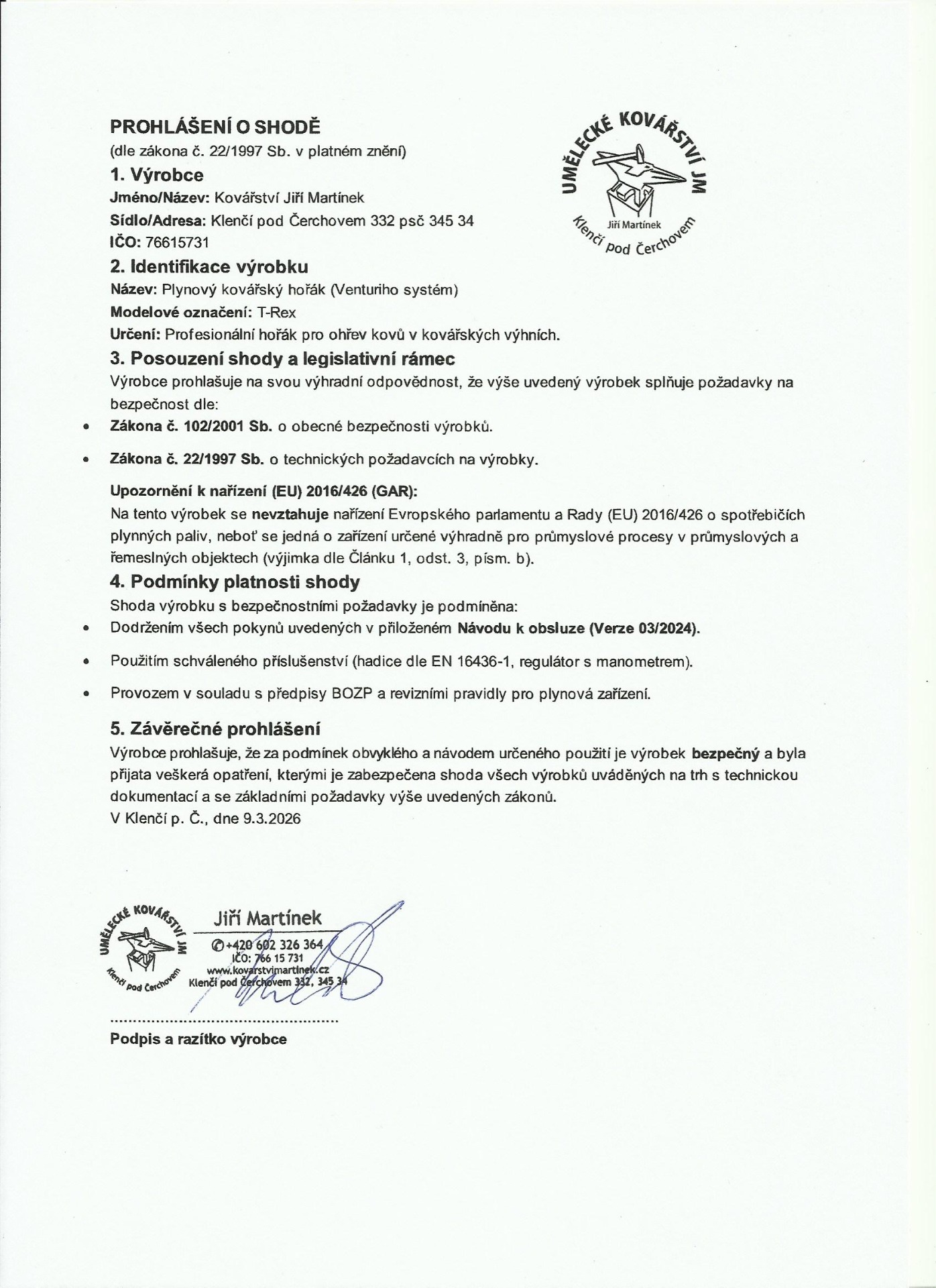

ES prohlášení o shodě:
